LW3-12六氟化硫断路器(不带隔离刀)

发布:2021-05-28 14:38:57  阅读:(290)

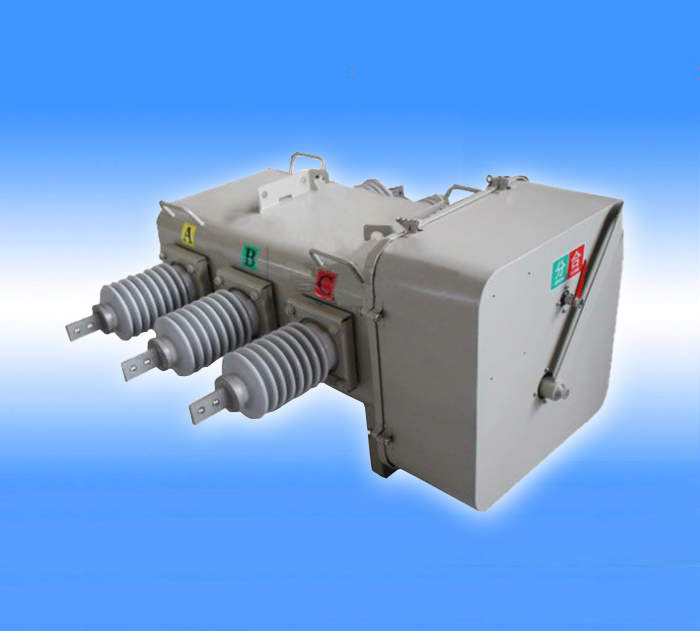

LW3-12六氟化硫断路器(不带隔离刀)


一、产品概述

SF6气体具有优越的绝缘与灭弧性能,SF6电器是目前性能最好的电器,在国内外、SF6高压电器已成为公认的发展方向。

LW3-10 Ⅰ ⅡⅢ型户外高压六氟硫断路器(以下简称“ⅠⅡⅢ型断路器”)是以六氟化硫气体作为灭弧和绝缘介质的新型户外高压电器。其灭弧室采用自能旋弧灭弧原理,操动机构分(Ⅰ型)手动储能弹簧操动机构。  (Ⅱ型)电动机储能弹簧操动机构,(Ⅲ型)直流电磁操动机构叁种,各种操动机构均与断路器本体完善地组合成一个整体。

二、使用环境条件

环境温度:上限+40度,下限-40

海拔高度不超过1000m

风压不超过700Pa(风速不大于35m/s)

地震烈度不超过8

没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

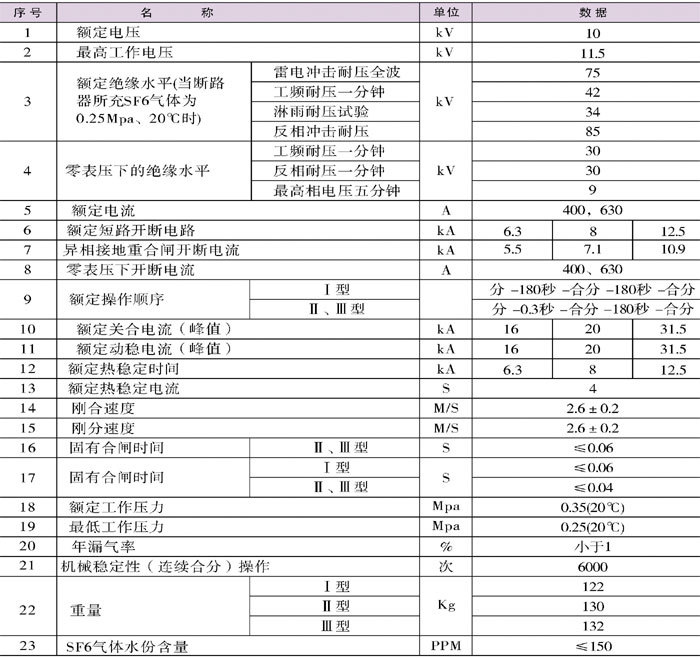

三、主要技术参数

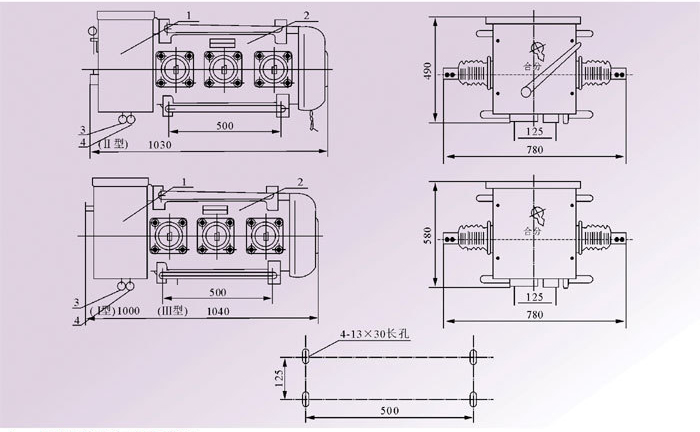

四、外形及安装尺寸

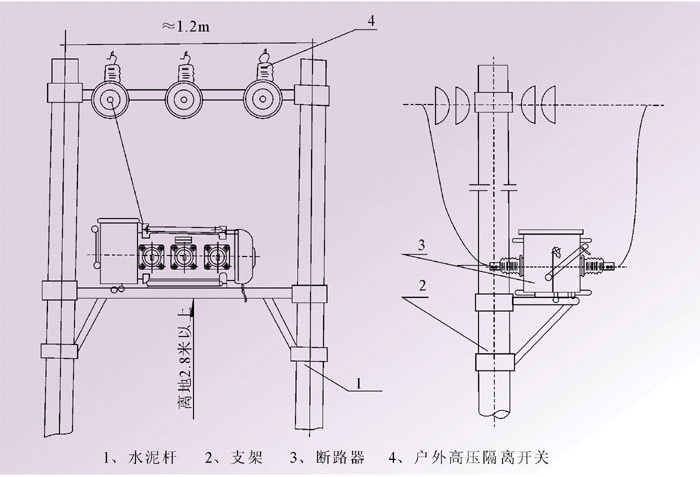

五、户外安装方式示意图
