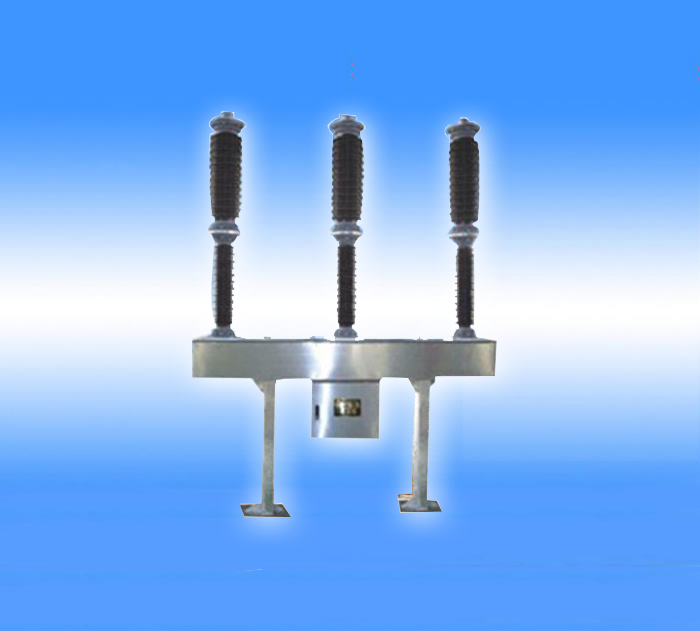

LW38-72型自能式户外六氟化硫断路器

发布:2021-05-28 14:33:03  阅读:(301)

LW38-72.5

LW38-72.5型自能式户外六氟化硫断路器通用技术参数:

序号项目单位参数
1额定电压KV72.5
2额定绝缘水平雷电冲击耐压(峰值)KV200/220 (断口)
工频耐压(1min)KV140/160 (断口)
3额定电流A1600、2500、3150
4机械寿命6000
5六氟化硫气体额定压力(20℃时表压)Mpa0.45
6六氟化硫气体补气压力(20℃时表压)Mpa0.42
7六氟化硫气体闭锁压力(20℃时表压)Mpa0.40±0.01
8额定短路开断电流KA40
9额定短路关合电流(峰值)KA100
10额定短时耐受电流(热稳定电流)KA40(4s)
11额定峰值耐受电流(动稳定电流)KA100
12额定失步开断电流KA10
13额定短路开断电流下的累计开断次数8
14合闸时间(额定操作电压下)ms60≤t分≤100(d.c.)或≤100(a.c.)
15分闸时间(额定操作电压下)ms55≤t合≤65(d.c.)或≤60(a.c.)
16合—分时间ms≥120(运行状态)
17额定操作顺序 分—0.3s合分—180s—合分
18年漏气率%≤1
19六氟化硫气体水份含量(20℃)ppm(v/v)≤150
20合闸线圈、分闸线圈电压Va.c:220 d.c:48,110,220
21储能电机电压Va.c:220 d.c:220
22六氟化硫气体重量kg5
23断路器(包括操动机构)重量

kg




800(不带CT)/1000(带CT)
