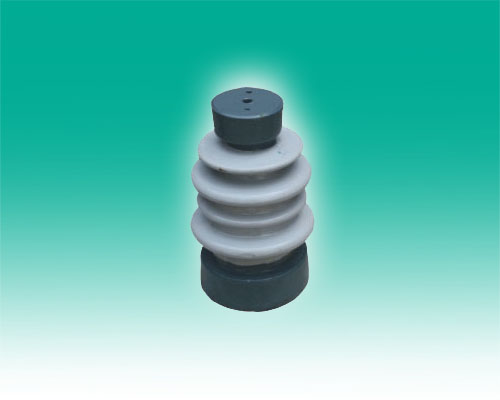

ZAW-10Y户内外胶装支柱绝缘子

发布:2021-03-17 02:23:57  阅读:(588)
ZAW-10Y户内外胶装支柱绝缘子

产品阐述


产品说明及使用方法:

ZAW-10Y户内外胶装支柱绝缘子

一、户内支柱绝缘子概述

 户内支柱绝缘子用于额定电压6~35kV户内电站,变电所配电装置及电器设备,用以绝缘和固定导电部分.
  绝缘子适用于周围环境温度为-40℃~+40℃,安装地点海拔高度普通型不超过1000m,高原型不超过4000m.
  绝缘子按胶装结构分为外胶装,内胶装和联合胶装三种结构型式,绝缘子按额定电压与抗弯强度等级分类如下:


额定电压
kV
抗弯强度kN
外胶装
内胶装
联合胶装
6
3.75,7.5
4
10
3.75,7.5,20
4,(7),8,16
4
20
20
30
35
(7.5)
4,(7.5),8


注:表中()表示非标准等级


二、绝缘子结构简介

  绝缘子由瓷件和上、下金属附件用胶合剂胶装而成.瓷件端面与金属附件胶装接触部位垫有弹性衬垫,瓷件胶装部位分别采用上砂、
滚花、挖槽等结构,以保证机械强度、防止松动、扭转.瓷件表面均匀上白釉,金属附件表面涂灰磁漆.
  绝缘子瓷件主体结构有空腔隔板(可击穿式)结构和实心(不可击穿式)结构两种.联合胶装支柱绝缘子一般属实心不可击穿式结
构.后一种结构比前一种结构提高了安全可靠性,减少了维护测试工作量.
  绝缘子瓷件外形有多棱或少棱两种,多棱形增加了沿面距离,电气性能优于少棱形,除将逐步淘汰的外胶装支柱绝缘子外,其余产
品均为多棱形.
  内胶装结构,由于金属附件胶入瓷件孔内,相应的增加了绝缘距离,提高了电气性能,同时也缩小了安装时所占空间位置,但由于
内胶装对提高机械强度不利,故机械强度要求较高的绝缘子,宜采用联合胶装(即上附件采用内胶装,下附件采用外胶装).

三、技术标准

户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造.

四、型号说明

Z——户内外胶装支柱绝缘子;
ZN——户内内胶装支柱绝缘子;
ZL——户内联合胶装支柱绝缘子;
对于外胶装支柱绝缘子,破折号前字母L表示多棱式,字母A、B、D表示机械破坏负荷分别为3.75,7. 5,20kN.字母后分数,分子表
示额定电压千伏数,分母为机械破坏负荷kN数.
N——内胶装上下附件为单螺孔者;
Y——外胶装和联合胶装下附件为圆形者;
T——外胶装下附件为椭圆形者;
F——外胶装下附件为方形者;
G——高原型(老产品为GY)
ZAW-10Y户内外胶装支柱绝缘子
ZAW-10Y户内外胶装支柱绝缘子


五、外形及安装尺寸

ZAW-10Y户内外胶装支柱绝缘子


型号
图号
主要尺寸mm
重量kg
H
D
h1
h2
h3
h4
h5
d1
d2/b
d3
d4
d5
a1
a2
ZA-6Y
10-1
165
86
27
36
6
13
20
62
106
2-M6
M10
M12
36
-
2.1
ZA-6T
10-2
165
86
27
36
6
13
10
62
110
2-M6
M10
2-Φ12
36
135
2.3
ZB-6Y
10-1
185
106
38
48
7
18
22
82
129
2-M10
M16
M16
46
-
4.2
ZB-6T
10-2
185
106
38
46
7
18
12
82
140
2-M10
M16
2-Φ15
46
175
4.9
ZA-10Y
10-1
190
86
27
36
6
13
20
66
110
2-M6
M10
M12
36
-
2.25
ZA-10T
10-2
190
86
27
36
6
13
10
62
110
2-M6
M10
2-Φ12
36
135
2.5
ZB-10Y
10-1
215
106
38
48
7
18
22
82
129
2-M10
M16
M16
46
-
4.6
ZB-10T
10-1
215
106
38
46
7
18
12
82
140
2-M10
M16
2-Φ15
46
175
5.24
ZLD-10F
10-3
215
110
46
65
14
22
18
160
160
4-M12
M16
4-Φ15
76
125
9.5
10kv/3.75kN
10-1
190
110
27
36
6
13
20
66
110
2-M6
M10
M12
36
-
2.8
10kv/7.5kN
10-2
215
126
38
48
7
18
12
82
135
2-M10
M16
2-Φ15
46
175
6.0
10kV/20kN
10-3
215
110
46
65
14
22
18
160
192
4-M12
M16
4-Φ15
76
155
10.9
10kv/20kN
10-3
215
110
46
65
14
22
18
160
160
4-M12
M16
4-Φ15
76
125
10.9
ZLD-20F
10-4
315
143
46
80
14
22
18
128
195
4-M12
M18
4-Φ18
76
155
16



型号
额定电压kv
工频电压kv r.m.s≮
全波冲击耐受电压kV peak≮
抗弯及抗拉破坏负荷kN ≮
公称爬电距离mm
干耐受
击穿
60
ZA-6Y
6
36
58
60
3.75
-
ZA-6T
6
36
58
60
3.75
-
ZB-6Y
6
36
58
60
7.50
-
ZB-6T
6
36
58
80
7.50
-
ZA-10Y
10
47
75
80
3.75
-
ZA-10T
10
47
75
80
3.75
-
ZB-10Y
10
47
75
80
7.50
-
ZB-10T
10
47
75
80
7.50
-
ZLD-10F
10
47
75
80
20
-
10kv/3.75kN
10
47
75
80
3.75
-
10kv/7.5kN
10
47
75
80
7.50
230
10kV/20kN
10
47
75
80
20
230
10kv/20kN
10
47
75
80
20
上下法兰均为球铁
ZLD-20F
20
75
-
125
20
-


ZAW-10Y户内外胶装支柱绝缘子


产品型号
工厂代号
图号
主要尺寸mm
机械破坏负荷kN
工频电压KV
雷电冲击耐受电压KV
参考重量kg
H
D
d1
d2
d3
a1
a2
弯曲
拉伸
干耐受
击穿
ZA-35Y
P2216
1
380
120
M10
M8
M16
36
36
3.75
3.75
100
175
185
6.8
ZA-35T
P2217
2
380
120
M10
M8
/
/
175
3.75
3.75
100
175
185
7.2


ZAW-10Y户内外胶装支柱绝缘子


产品型号
工厂代号
图号
主要尺寸mm
机械破坏负荷kN
工频电压KV
雷电冲击耐受电压KV
参考重量kg
H
D
d1
d2
d3
a1
a2
弯曲
拉伸
干耐受
击穿
ZC-10F
P2218
1
225
135
M16
M10
15
66
140
12.5
12.5
42
74
75
8.0
ZD-10F
P2219
1
235
170
M16
M12
15
76
155
155
20
42
74
75
12.2
ZD-20F
P2220
2
315
180
M18
M12
18
76
175
175
20
68
119
125
16.5
