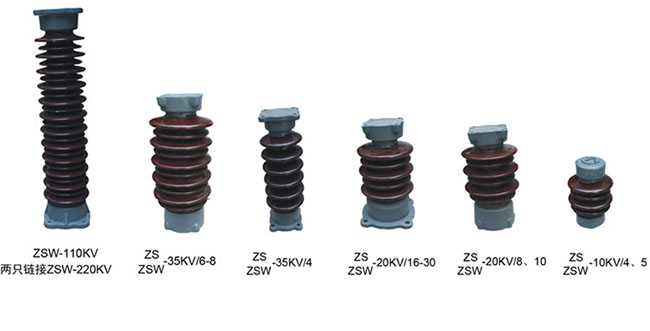

ZS-ZSW-35KV-6-8户内外线路用支柱绝缘子(国标)

发布:2021-03-17 02:32:39  阅读:(633)

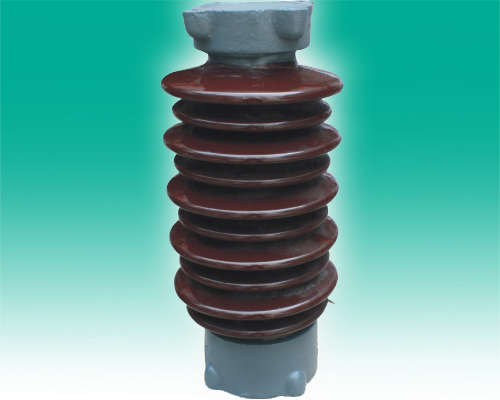

ZS-ZSW-35KV-6-8户内外线路用支柱绝缘子(国标)

产品阐述

一、用途及使用环境

 户外实心棒形支柱绝缘子用于工频交流电压10-500KV户外电站、变电所配电装置和电器设备中,作带电部分的绝缘和支持用.
  绝缘子适用环境为-40~+40,部分产品可用于海拔高度为4000m的地区.产品分为普通形和耐污性两大类,耐污性可适用于中等、
]重及特重污区.

二、结构和工艺特点

  改系列绝缘子瓷件为实心结构,胶装部分采用柱体上砂结构,我厂的瓷配方先进,性能优异,经实际运行,可靠性非常高.上砂用
的砂子是专用的经过严格工艺控制的造粒砂,具有与瓷体优良的结合性能和合理的膨胀系数,能有效地提高产品的机械强度.产品的
法兰结构合理,受力时应力分布均匀.其材料为机械强度高的球墨铸铁,表面热镀锌.具有优良的抗锈蚀能力.胶装用水泥为高标号
水泥,加上合理的养护工艺,使瓷的强度得到了充分的发挥.任何电压等级的产品皆为单柱式,具有结构简单,运行使用寿命长和维
护工作量少等优点.为保证绝缘子的可靠性,本厂对产品进行逐只打击、超声波探伤和四向弯曲耐受负荷试验.

三、产品技术标准

  GB8287.1 高压瓷支柱绝缘子 技术条件
  IEC 168 高压瓷支柱绝缘子

四、产品型号说明

  例1:zsw2-220/16k-3
  表示户外棒形支柱绝缘子、耐污性、设计序号为2、220kv电压等级、16kN弯曲强度、上下法兰均为光孔、用于3级污区.
  例2:ZSI-110/4L
  表示户外棒形支柱绝缘子、普通型、设计序号为1、110kV电压等级、4kN弯曲强度、上下法兰均为螺孔、用于I级污区.

五、外形及安装尺寸


型号
图号
额定电压KV
弯曲强度kN
扭转负荷Kn.m
爬电距离mm
需电金波冲击耐受电压kV
工频干耐受电压kV
工频湿耐受电压kV
重量kg
总高H
量大半径D
干弧距离mm
伞数
h1
h2
上部安装尺寸n1-d1-a1
下部分安装尺寸n1-d1-a1
ZS-10/5L
9
10
5
-
230
78
40
28
6
220
140
125
2
10
15
2-M8-36
4-M10-φ55
ZS-10/4
10
10
4
-
230
78
40
28
6
210
140
123
2
10
12
2-M8-36
2-φ12-φ130
ZS-20/10
12
20
10
-
400
150
75
50
18
350
180
224
4
15
20
4-M12-φ140
4-φ18-φ210
ZS-20/8
11
20
8
-
400
150
75
50
14.5
350
165
217
4
15
14
2-M12-76(中M16)
4-φ14-φ180
ZS-20/16
12
20
16
-
470
150
75
50
14.5
350
190
218
5
15
20
4-M12-φ140
4-φ18-φ210
ZS-20/30
12
20
30
-
470
150
75
50
32
400
205
222
5
15
25
4-M12-φ140
4-φ18-φ250
ZS-35/30-G
12
20
30
-
575
170
100
70
32.6
450
205
272
5
15
25
4-M12-φ140
4-φ18-φ225
ZS-35/6L
14
35
6
3
648
170
100
70
17
420
165
308
7
15
15
4-M12-φ140
4-M12-φ140
ZS-35/8
12
35
8
2
625
170
100
70
16
420
165
306
6
15
14
4-M12-φ140
4-φ14-φ180
ZS-35/4K
13
35
4
2
648
170
100
70
12
400
150
300
7
15
14
4-M14-φ140
4-φ14-φ140



型号
图号
额定电压KV
弯曲强度kN
扭转负荷Kn.m
爬电距离mm
需电金波冲击耐受电压kV
工频干耐受电压kV
工频湿耐受电压kV
重量kg
总高H
量大半径D
干弧距离mm
伞数
h1
h2
上部安装尺寸n1-d1-a1
下部分安装尺寸n1-d1-a1
ZSW-35/4K-2
13
35
4
1.2
875
185
100
80
13
445
150
345
10
12
14
4-φ14-φ140
4-φ14-φ140
ZSW2-35/4-4
17
35
4
1.8
1260
250
100
90
27
560
235
405
大5小4
20
14
4-M16-φ127
4-φ18-φ180
ZS-63/5
12
63
5
2
1160
325
175
140
38
710
180
565
11
15
20
4-M12-φ140
4-φ18-φ225
ZS-63/4
12
63
4
2
1104
325
175
140
29
760
170
627
10
15
14
4-M12-φ140
4-φ14-φ180
ZS-63/15K
13
63
15
4
1104
325
175
140
61
840
230
628
9
16
20
4-φ18-φ210
8-φ18-φ250
ZSQ-63/4-3
12
63
4
2
2010
325
175
140
50
850
235
705
15
15
20
4-M12-φ140
4-φ18-φ225
ZSW-63/8-2
12
63
8
4
1380
325
175
140
39
850
235
705
12
15
20
4-M12-φ140
4-φ18-φ225
ZSW-35/4-2
12
35
4
4
875
185
100
80
14
445
150
350
10
15
14
4-M12-φ140
4-φ14-φ180
ZSW3-35/4-2
14
35
4
4
875
185
100
80
13.5
445
150
351
10
15
15
4-M12-φ140
4-M12-φ140
ZSW2-35/10-4
17
35
10
2
1260
250
135
90
31.4
560
245
405
大5小4
20
14
4-M16-φ127
4-φ14-φ180



型号
图号
额定电压KV
弯曲强度kN
扭转负荷Kn.m
爬电距离mm
需电金波冲击耐受电压kV
操作波冲击湿耐受电压kv
工频干耐受电压kV
工频湿耐受电压kV
重量kg
总高H
量大半径D
干弧距离mm
h1
h2
上部安装尺寸n1-d1-a1
下部分安装尺寸n1-d1-a1
ZS-110/6
12
110
6
4
2016
450
-
262
185
47
1060
195
917
15
18
4-M12-φ140
4-M18-φ225
ZSW-110/6-2
12
110
6
4
3050
550
-
300
230
76
1200
245
1038
15
18
4-M12-φ140
4-M18-φ254
ZSW-110/10-4
17
110
10
4
3906
650
-
375
275
128.5
1400
280
1222
15
20
4-M12-φ140
8-M18-φ254
ZSW-220/6-3
17
220
6
6
6300
1050
850
525
460
164
2350
260
2001
13
20
4-M12-φ140
8-M18-φ254
ZSW-220/10-3
19
220
10
10
6300
1050
850
525
460
190
2300
285
1931
18
22
4-M18-φ225
8-M18-φ254
ZSW-220/8-3
18
220
8
8
7812
1175
950
525
510
227
2350
285
2279
20
22
4-M18-φ225
8-M18-φ254
ZSW-220/10-3
20
220
10
8
7812
1175
950
525
510
253
2350
310
2251
20
22
4-M18-φ225
8-M18-φ300
ZSW-220/16-3
18
220
16
6
6300
1050
850
525
460
232
2300
310
1878
20
22
4-M18-φ254
8-M18-φ300
ZSW-220/12.5-3
18
220
12.5
10
6300
1050
850
525
460
224
2300
310
1888
20
22
4-M18-φ225
8-M18-φ275
ZSW2-220/10-3
18
220
10
10
6300
1050
850
525
460
201
2400
290
2019
20
22
4-M18-φ225
8-M18-φ254
ZSW-220/8-3
18
220
8
10
6300
1050
850
525
460
209
2300
295
1913
18
22
4-M18-φ225
8-M18-φ254
ZS-220/4
20
220
4
2
3776
950
750
490
395
114
2120
230
1777
15
18
4-M12-φ140
4-M18-φ250
ZSW3-220/4-2
19
220
4
2
3500
1050
850
850
460
146
2300
245
1973
15
18
4-M12-φ140
4-M18-φ270
